giovedì 27 maggio 2010

IMPIANTO A 12V

TUTTO il vecchio impianto elettrico a 6v fu completamente sfilato dal posto, pulito, riguardato e sistemato, ho tenuto tutto il cablaggio originale, sia perchè volevo mantenere la colorazione, sia perchè in ottimo stato...


pronto per essere riposizionato, ma prima deve subire qualche modifica per servire il 12v.


motorino tergi restaurato e modificato con indotto 12v (funzione MODERNA - look OLD)






lascher NOS hella 12v


fanaleria originale NOS

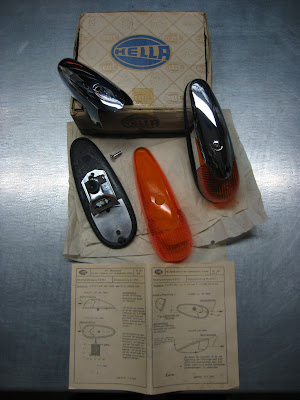

frecce NOS hella


fanali posteriori NOS hella, recuperati al EBI2





clakson NOS 12v... ma sempre dal look 6v ( non ne sono sicuro ma penso sia per modelli 67-68)


regolatore NOS 12v 38 ampere...


bobina BLU 12v





staccabatteria della MOROSO.



tutte le lampadine 12v


cablaggi originali inseriti e nuovi fili posizionati.

i NUOVI cavi sono stati inguainati e le guaine fatte passare in fori con gommini passacavi..


tutti i cavi sono stati crimpati con il sistema originale, utilizzando l'appropriata pinza crimpatrice




regolatore posizionato come sistema 12v, relè che serve sia il sistema di raffreddamento, fusibile 60amp. a protezione di tutto l'impianto


staccabatteria posizionato con una staffettina in alluminio


presa accendisigari e strumentazione SUN


tutto in posizione originale, e quello che non è originale posizionato nel miglior modo possibile...


cavi ne vano motore...

IT'S OFFICIAL ... EBI 4 on 1.2.3 JULY 2011


lunedì 24 maggio 2010

BOSCH HORN (restaurato o NOS 12v)

Sto preparando tutto l'occorrente per fare la modifica a 12v, il clakson l'ho sistemato un pò di mesi fa con l'aiuto di mio NONNO Lelio... gran personaggio, posto le foto adesso e colgo l'occasione per fargli tanti auguri di guarigione, e che presto possa aiutarmi ancora nei miei lavoretti...







il clakson è a 6v ma mettendo una resistenza si fa si che lavori anhe con impianto a 12v..

cmq probabilmente ne userò uno a 12v.


forza NONNO... presto in piedi!!!


******************************************************************************











NOS Bosch estetica 6v ma 12v
(p.s. grazie a ROB http://alstare84.net per il recupero... )

martedì 18 maggio 2010

NOS-CRUSCOTTO-DETTAGLI

Strumentazione SUN anni 70, naturalmente tutto New Old Stock ...trovata su ebay USA in un anno di divertenti ricerche...

grigliette cruscotto ripristinate con la sua retina e la sua imbottitura ricavata da un pannello porta...
la strumentazione ho pensato di metterla in maniera che fosse il meno invasiva possibile, che mi concedesse il fatto di mantenere invariata la linearità della modanatura cruscotto e che fosse coerente con le soluzioni usate negli anni 70...

predisposizione per un accendisigari nascosto...

ed ecco il risultato visivo finale...

anche altri piccoli dettagli son stati rispettati come adesivi colore e adesivi pressione serbatoio liquido lavavetri, zincatura dei bulloni KAMAX e del meccanismo originale VW apricofano.

dettagli del colore giusto....

dettagli per i buoni osservatori!....

lunedì 10 maggio 2010

FULL FLOW & RICICLO FUMI

RADIATORE SUPPLEMENTARE con filtro FRAM, ventola azionata da un bulbo...






tubi alta pressione crimpati...



preventivamente, in fase di restauro ho organizzato tutti i passaggi di tubi e cavi con fori di diametro adatto e relativo gommino

scatolina EMPI riciclo dei fumi...
